MY-220-164 Sensor para sa Pagsubaybay sa Tahi ng Laser

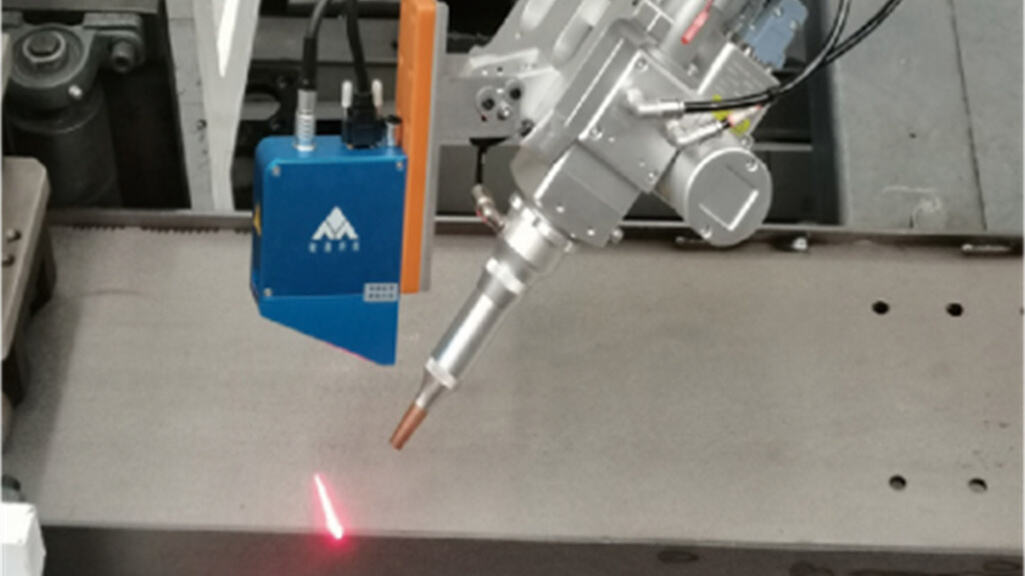

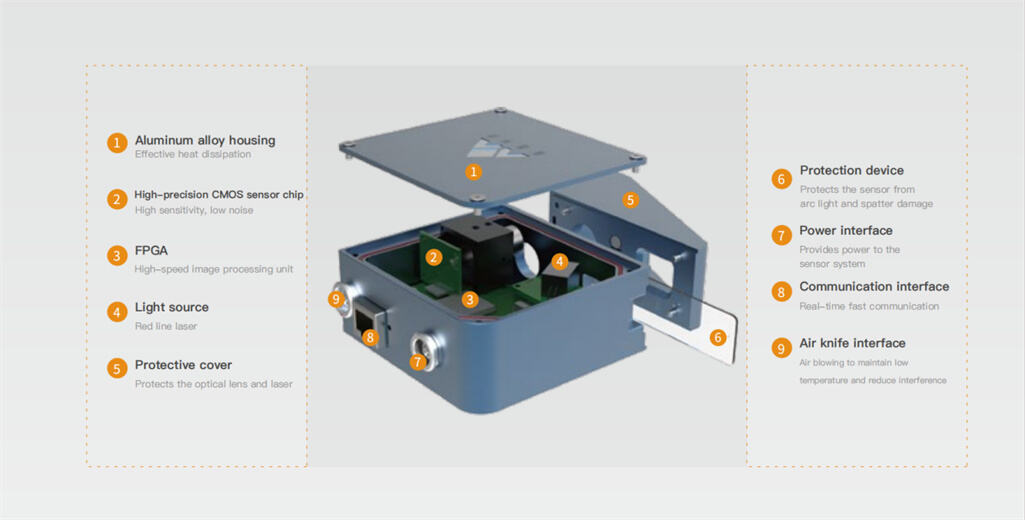

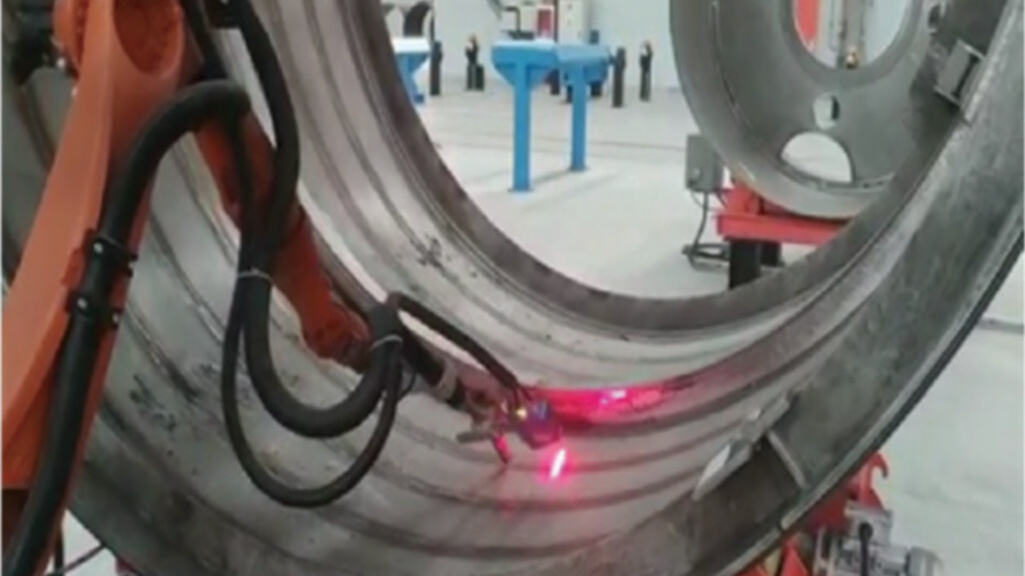

Ginagamit ng mga nakaimbed na sensor para sa pagsubaybay ang liwanag ng laser upang ilawan ang ibabaw ng pagsasalansan, na bumubuo ng sinag ng laser na hinuhuli ng mataas-na-katumpakan na kamera ，Ang roadmap ng teknolohiyang nakaimbed ay gumagamit ng mataas-na-bilis na CMOS + FPGA na parallel computing, na nagpapahintulot sa sensor na magpatupad ng mga kalkulasyon nang autonomo nang walang industrial control computer, na nagkakamit ng tunay na edge computing. Sa pamamagitan ng proseso ng algorithm, ang three-dimensional na mga katangian ng pagsasalansan ay kinokonberte sa istrukturadong impormasyon, kabilang ang mga koordinado ng pagsasalansan, pagkakamali sa pag-align, at mga puwang. Ipinapasa ang impormasyong ito sa robot controller, na nagbibigay sa robot ng kinakailangang trajectory ng pagsasalansan at mga parameter ng proseso, upang gabayan ang robot sa paggawa ng pagsasalansan o sa pagwawasto ng mga pagkakaiba ng workpiece sa real time, kaya’t nakakamit ang perpektong operasyon ng pagsasalansan. Kung ihahambing sa iba pang solusyon, ang laser weld tracking ay may mga pakinabang tulad ng non-contact na operasyon, mataas na katiyakan, mataas na bilis, at malakas na kakayahang umangkop.

Pangkalahatang Paglalarawan
Suporta ang brand ng robot

Ang sensor ay nag-aangkop ng surowikang pagsuha sa liwanag, na may mabilis na bilis ng linya sa pagsuha, walang pakikipag-ugnayan, at walang mekanikal na paggalaw; Malakas ang kakayahan ng pagpapalit, kaya nito ang ipaglaban ang mga parameter ng sambalikdang; Buong embedded, may mga panlabas na industriyal na kontrol na computer at marami pang iba pang mga benepisyo, ito ay madalas na ginagamit sa iba't ibang uri ng automated na pagweld. Kung ano mang proseso ng pagweld, maaari naming ibigay ang tiyak na suporta at maligalig na pagganap upang siguraduhing magaling na resulta sa iba't ibang sitwasyon ng pagweld.

Ang sensor ay maaaring gamitin sa pinakamainit na aplikasyon, dahil ito'y hindi sensitibo sa stray light, tubig at alikabok (IP67) at immune sa elektromagnetikong radiasyon (EMC).

Na may Malakas na F ungsiyon.

01. posisyon at koreksyon ng pagkakahawa

Ginagamit ang kabisa ng posisyon at koreksyon ng pagkakahawa para sa maikling sitwasyon ng pagweld na may magkakaibang workpieces na may parehong modelo pero hindi katumbas na toleransiya. Ang kabisa na ito ay nagpapatuloy na siguraduhing wala nang kinakailangang pamamahagi ng tao kapag umuubod ang mga workpiece, at pinapalooban ng robot ang sistema ng posisyong at koreksyon ng pagkakahawa upang makamit ang presisyong pagweld.

Dalawang-tuldok na posisyon na angkop para sa 2D offset na tulad ng linya na pagweld.

Multi-Point Positioning Angkop para sa mga 2d offset weld na may maraming segment

Segment Positioning Angkop para sa mga 3d offset weld na may maraming segment.

02 Real-time Tracking

Ginagamit ang real-time tracking function sa mga sitwasyon ng pagweld na kailangan ng mataas na ekalisensiya at walang interferensya sa puwang. Itinatago ang sensor na relatibo sa welding torch, at awtomatikong ayusin ng welding torch ang landas ng pagweld batay sa 3D coordinate data.

03. Pag-scan at Awtomatiko pagweld

Ang scanning at automatikong pagweld function ay nagpapahintulot sa sensor na unang ikolekta ang heometrikong impormasyon ng mga weld. Ang function na ito ay angkop para sa mataas na repleksibong, maliit na puwang ng pagweld, at mga komplikadong sitwasyon ng pagweld.

Laser Sulok Pag-susunod

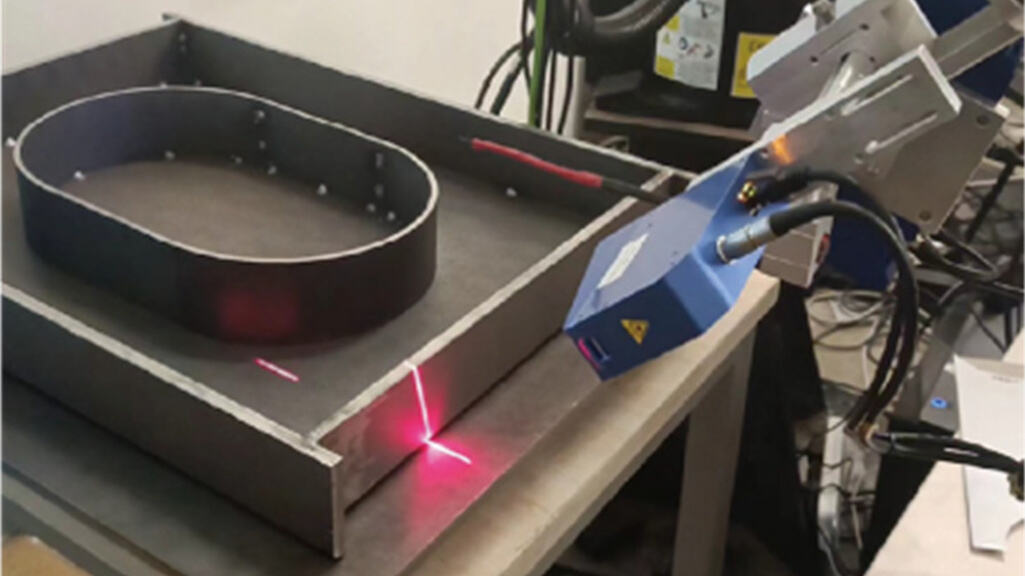

Ang Laser Seam Tracking ay nakakadetekta ng mataas, mababa, at kaliwa’t kanang pagkakaalis ng weld .
Nakakadetekta ng mga splice weld na may maliit na agwat .
Nakakalutas ng problema sa pagsubaybay sa welding seam para sa splicing ng manipis na plato .

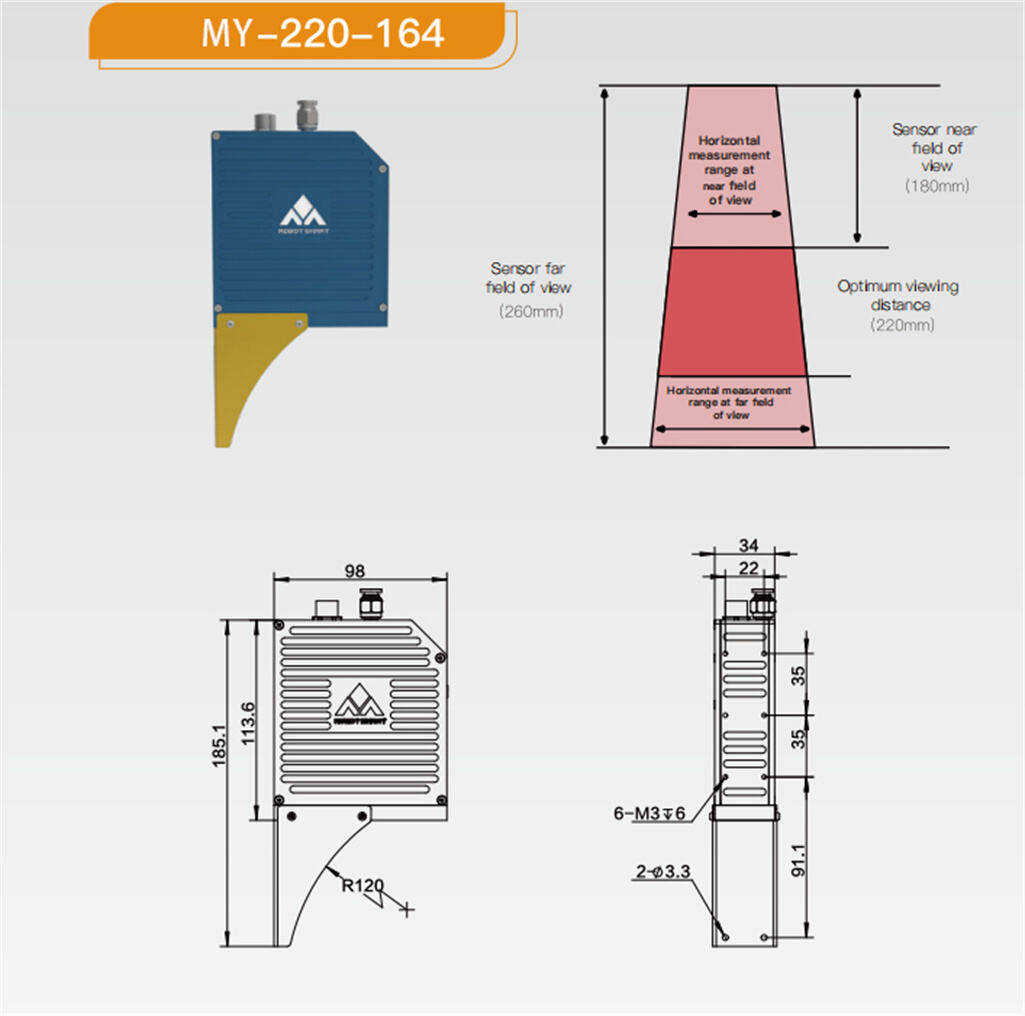

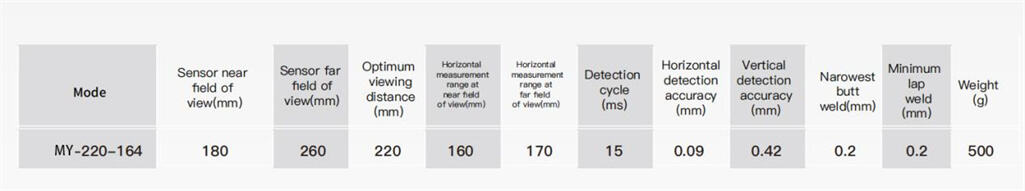

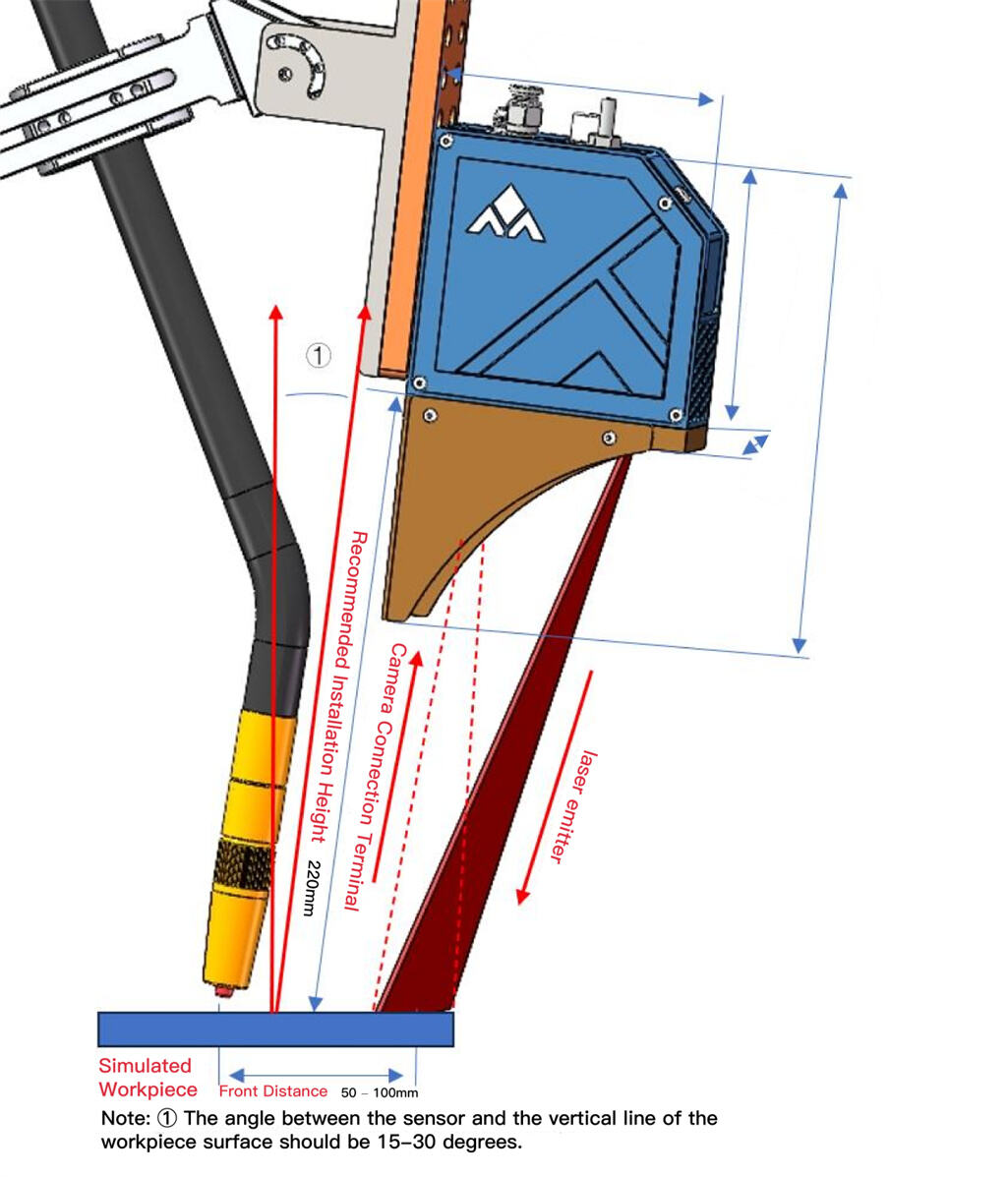

Ang Pinakamainam na distansya para sa obserbasyon ay humigit-kumulang sa 220 mm .

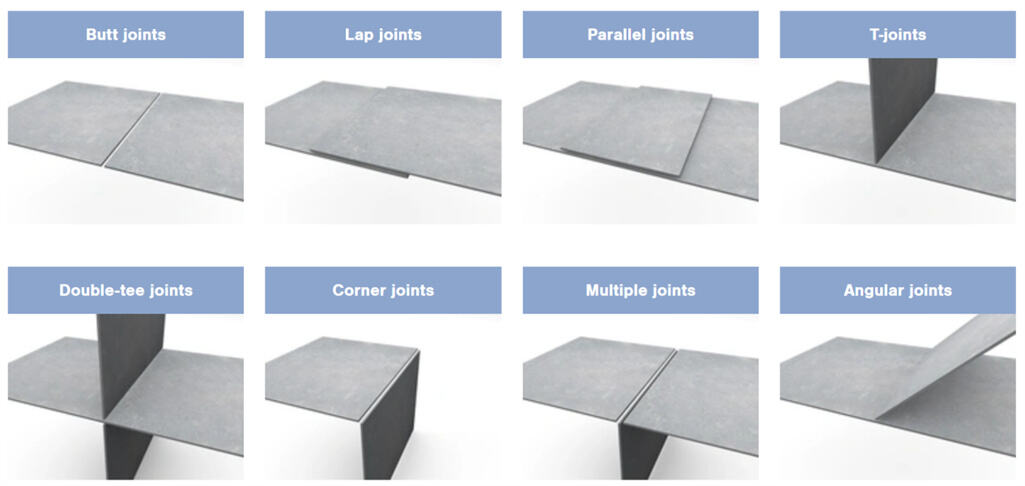

Suporta uri ng weld

Hugis V na hugis
Fillet hugis
Hemming hugis
Splicing hugis
Lap hugis, mga iba pa

MY-220-164 Laser seam tracking sensor (7).jpg

Pangkalahatang modelo, antas ng proteksyon na IP67, angkop para sa pag-welding na may gas na pananggalang, Pag-welding ng submerged arc etc w sitwasyon ng paggawa.

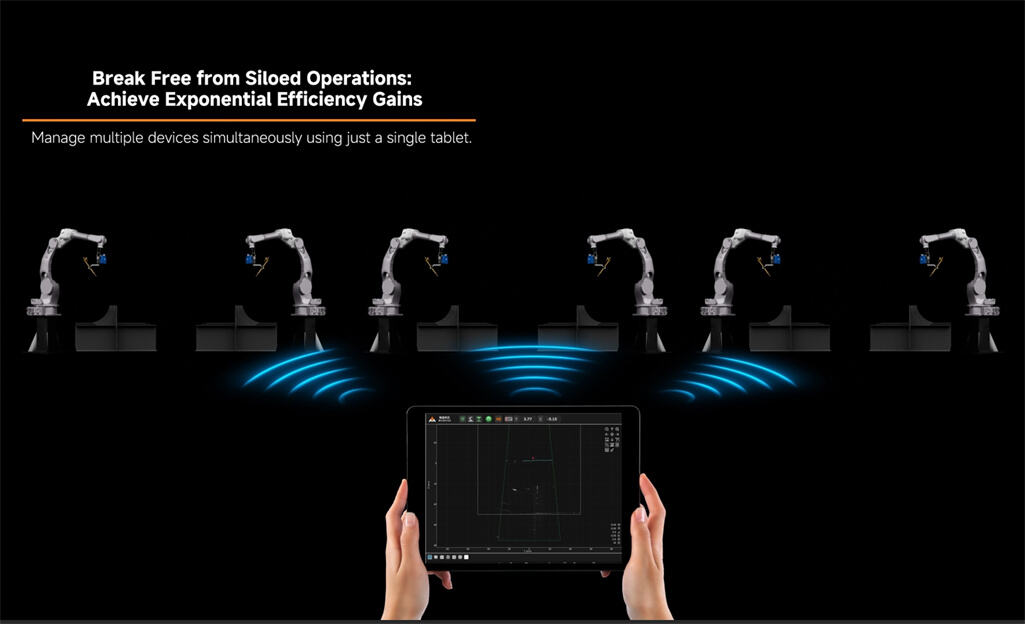

Kasama ang modyul ng WIFI, maaaring i-debug ang maraming sensor gamit ang isang Windows tablet.

MY-220-164 Laser seam tracking sensor (8).jpg

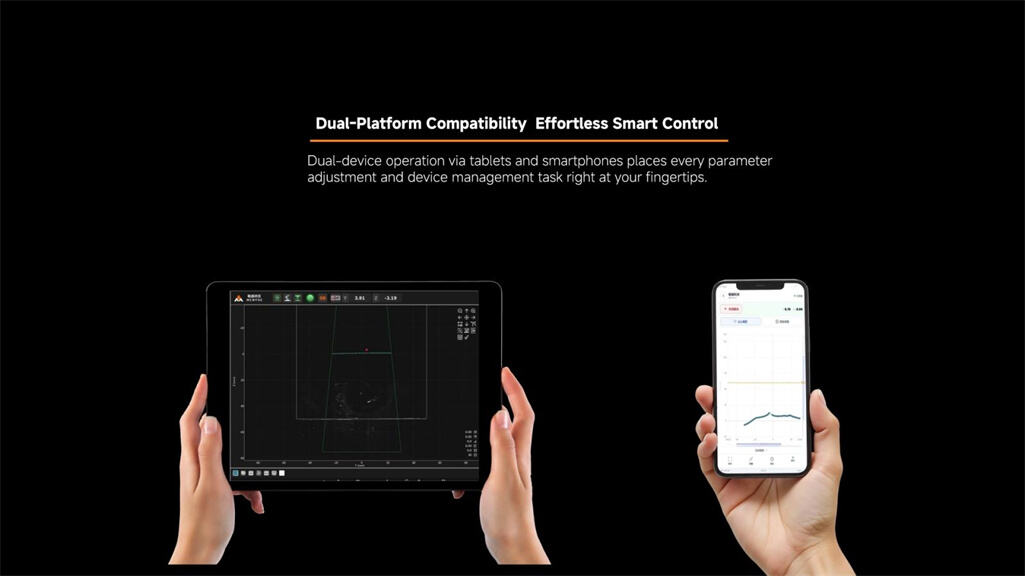

Sumusuporta sa komunikasyon sa maraming platform para sa PAD at mga mobile phone

MY-220-164 Laser seam tracking sensor (9).jpg

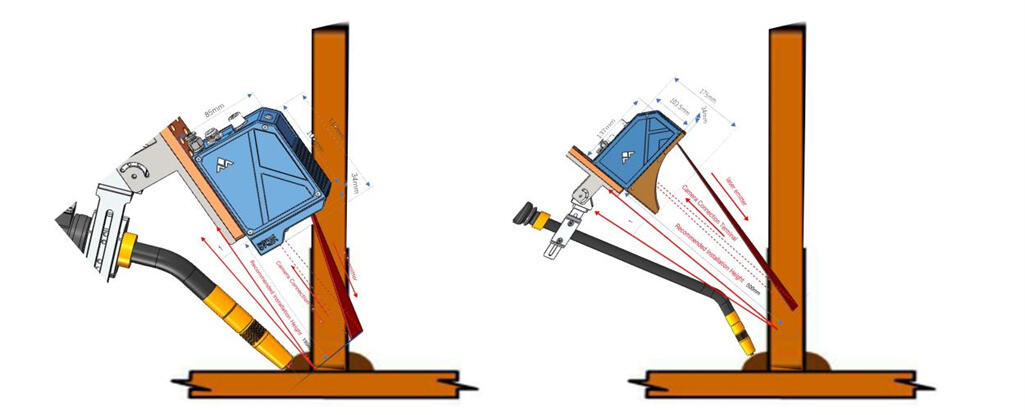

Mangyaring piliin nang naaayon ang uri batay sa aktwal na saklaw ng aplikasyon upang maiwasan ang pagkakalagay ng sensor sa workpiece; karaniwang kailangan ng robot na mag-load ng mga 10 kg.

NO	Pangalan ng Item	Mga teknikal na tukoy	Dami	Tala
1	Lumipat	KeepLink	1	KP-9000-104GTP	R
2	Laser seam tracking sensor	MY-220-164	1	SN:20250318LDWPR05	R
3	Kable ng kuryente ng sensor	15 Metro	1	karaniwang 15 metro	R
4	Kable ng komunikasyon ng sensor	15 Metro	1	karaniwang 15 metro	R
5	Linya ng komunikasyon sa pagitan ng industriyal na kompyuter at robot	NT-PT-15m	1		R
6	Kable ng kuryente ng industriyal na kompyuter	DC 12V	1		R
7	Bala anggulo	MY-Nablock na board ng arko	1		R
8	Lente ng proteksyon ng sensor		5		R
9	Panel ng pagkakahiwalay ng sensor	MY-insulating	1		R
10	Mga accessory na turnilyo	1 Set	1		R
11	Ulo ng pneumatic	POC6M5	1		R
12	Sertipiko	/	1		R
13	Kartilya ng garanteng serbisyo	/	1		R
