MY-600-135 Sensor para sa Pagsubaybay ng Tahi ng Laser

Ginagamit ng mga nakaimbed na sensor para sa pagsubaybay ang liwanag ng laser upang ilawan ang ibabaw ng pagsasalansan, na bumubuo ng sinag ng laser na hinuhuli ng mataas-na-katumpakan na kamera ，Ang roadmap ng teknolohiyang nakaimbed ay gumagamit ng mataas-na-bilis na CMOS + FPGA na parallel computing, na nagpapahintulot sa sensor na magpatupad ng mga kalkulasyon nang autonomo nang walang industrial control computer, na nagkakamit ng tunay na edge computing. Sa pamamagitan ng proseso ng algorithm, ang three-dimensional na mga katangian ng pagsasalansan ay kinokonberte sa istrukturadong impormasyon, kabilang ang mga koordinado ng pagsasalansan, pagkakamali sa pag-align, at mga puwang. Ipinapasa ang impormasyong ito sa robot controller, na nagbibigay sa robot ng kinakailangang trajectory ng pagsasalansan at mga parameter ng proseso, upang gabayan ang robot sa paggawa ng pagsasalansan o sa pagwawasto ng mga pagkakaiba ng workpiece sa real time, kaya’t nakakamit ang perpektong operasyon ng pagsasalansan. Kung ihahambing sa iba pang solusyon, ang laser weld tracking ay may mga pakinabang tulad ng non-contact na operasyon, mataas na katiyakan, mataas na bilis, at malakas na kakayahang umangkop.

Pangkalahatang Paglalarawan
Suporta ang brand ng robot

Ang sensor ay nag-aangkop ng surowikang pagsuha sa liwanag, na may mabilis na bilis ng linya sa pagsuha, walang pakikipag-ugnayan, at walang mekanikal na paggalaw; Malakas ang kakayahan ng pagpapalit, kaya nito ang ipaglaban ang mga parameter ng sambalikdang; Buong embedded, may mga panlabas na industriyal na kontrol na computer at marami pang iba pang mga benepisyo, ito ay madalas na ginagamit sa iba't ibang uri ng automated na pagweld. Kung ano mang proseso ng pagweld, maaari naming ibigay ang tiyak na suporta at maligalig na pagganap upang siguraduhing magaling na resulta sa iba't ibang sitwasyon ng pagweld.

Ang sensor ay maaaring gamitin sa pinakamainit na aplikasyon, dahil ito'y hindi sensitibo sa stray light, tubig at alikabok (IP67) at immune sa elektromagnetikong radiasyon (EMC).

Na may Malakas na F ungsiyon.

01. posisyon at koreksyon ng pagkakahawa

Ginagamit ang kabisa ng posisyon at koreksyon ng pagkakahawa para sa maikling sitwasyon ng pagweld na may magkakaibang workpieces na may parehong modelo pero hindi katumbas na toleransiya. Ang kabisa na ito ay nagpapatuloy na siguraduhing wala nang kinakailangang pamamahagi ng tao kapag umuubod ang mga workpiece, at pinapalooban ng robot ang sistema ng posisyong at koreksyon ng pagkakahawa upang makamit ang presisyong pagweld.

Dalawang-tuldok na posisyon na angkop para sa 2D offset na tulad ng linya na pagweld.

Multi-Point Positioning Angkop para sa mga 2d offset weld na may maraming segment

Segment Positioning Angkop para sa mga 3d offset weld na may maraming segment.

02. Real-time Tracking

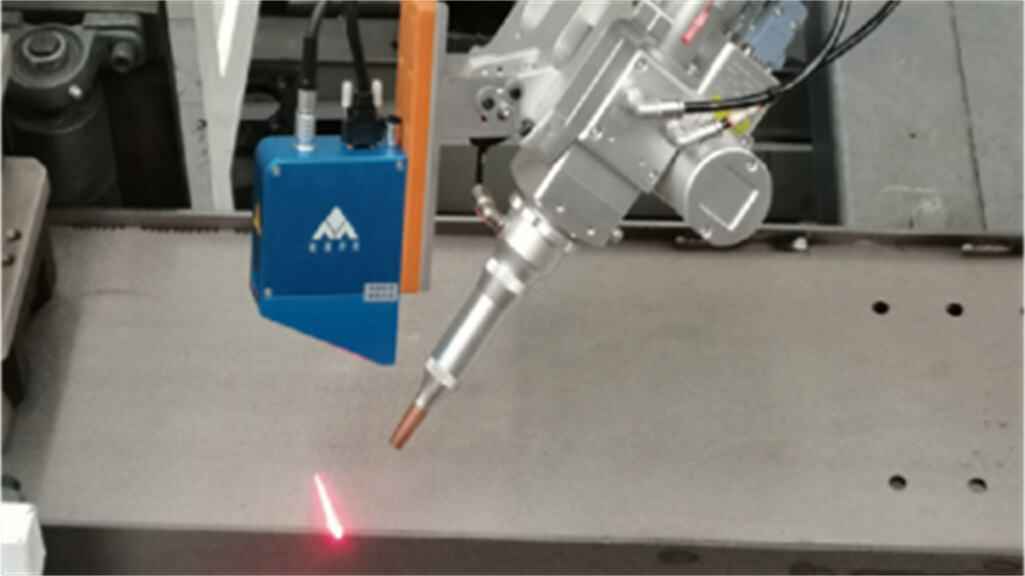

Ginagamit ang real-time tracking function sa mga sitwasyon ng pagweld na kailangan ng mataas na ekalisensiya at walang interferensya sa puwang. Itinatago ang sensor na relatibo sa welding torch, at awtomatikong ayusin ng welding torch ang landas ng pagweld batay sa 3D coordinate data.

03. Pag-scan at Awtomatiko pagweld ,

Ang scanning at automatikong pagweld function ay nagpapahintulot sa sensor na unang ikolekta ang heometrikong impormasyon ng mga weld. Ang function na ito ay angkop para sa mataas na repleksibong, maliit na puwang ng pagweld, at mga komplikadong sitwasyon ng pagweld.

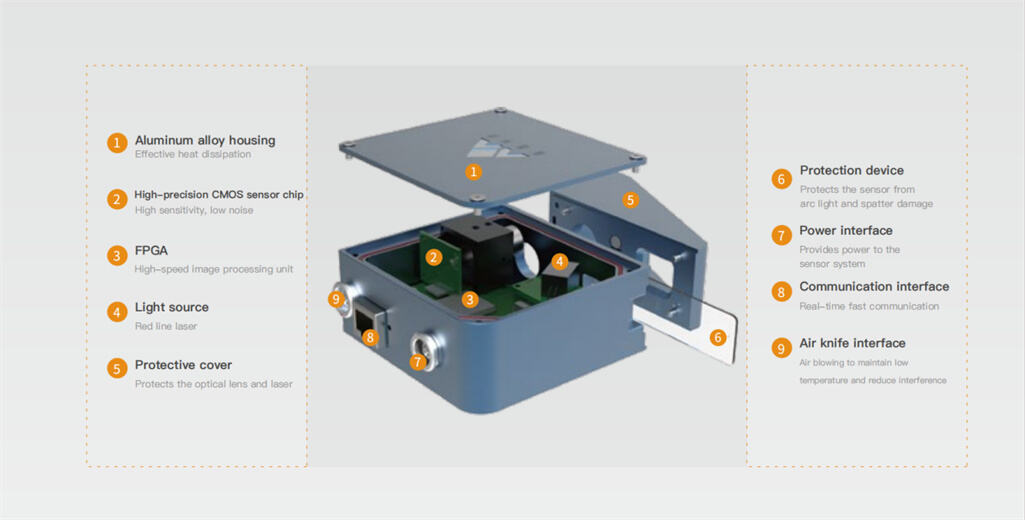

MY-600-135 Laser seam tracking sensor (5).jpg

Laser Sulok Pag-susunod

Ang Pagsubaybay ng Tahi ng Laser ay nakakadetekta ng mga pagkakaiba sa taas, haba, kaliwa, at kanan ng weld .
Nakakadetekta ng mga weld na may maliit na puwang .
Nakakalutas ng problema sa pagsubaybay ng tahi ng weld para sa pagsasama-sama ng manipis na plato .

Ang Pinakamainam na distansya para sa obserbasyon ay humigit-kumulang sa 500 mm .

Suporta uri ng weld

Hugis V na hugis
Fillet hugis
Hemming hugis
Splicing hugis
Lap hugis, mga iba pa

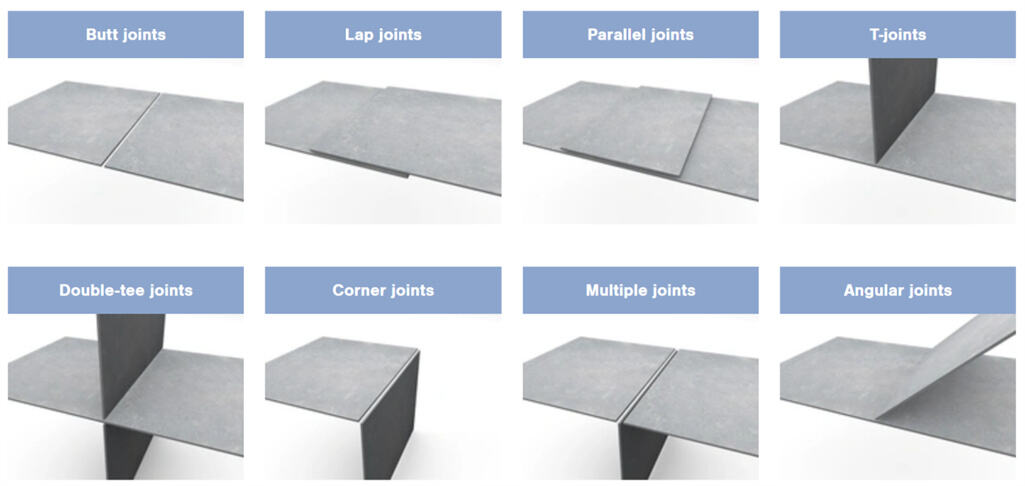

MY-600-135 Laser seam tracking sensor (8).jpg

Mahabang distansya ng vertical na pagtingin, upang maiwasan ang interferensya maiwasan ang interferensya, Angkop para sa posisyon sa malawak na distansya . angkop para sa Steel Structure at Construction Machinery paggawa ng barko Industriya.

3D Robot Paningin.

Bigyan ng paningin at katwiran ang mga Robot para sa paglilimos.

Mabilis, Matumpay, Mapagkakatiwalaan, Madaliang gamitin.

Bilis na panghihikayat ng bahagi at kumpletong paghahanap.

Pagsubok mula sa habang distansya ng seam tracking.

Matumpay at awtomatikong pagsukat ng mga trayektoriya ng robot.

Pagsasamantala sa mga kakaibang anyo at hindi akuratong paghahanda ng mga parte.

Iimbak ang metal para sa paglilimos at bawasan ang basura.

Bawasan ang oras ng siklo at gastos bawat paglilimos.

Matibay na hardware at software na disenyo ng mga eksperto sa robotic welding.

Mataas na intutibong mga interface

Magkamati-buhay sa aming pinagkakalooban ng internasyonal na serbisyo.

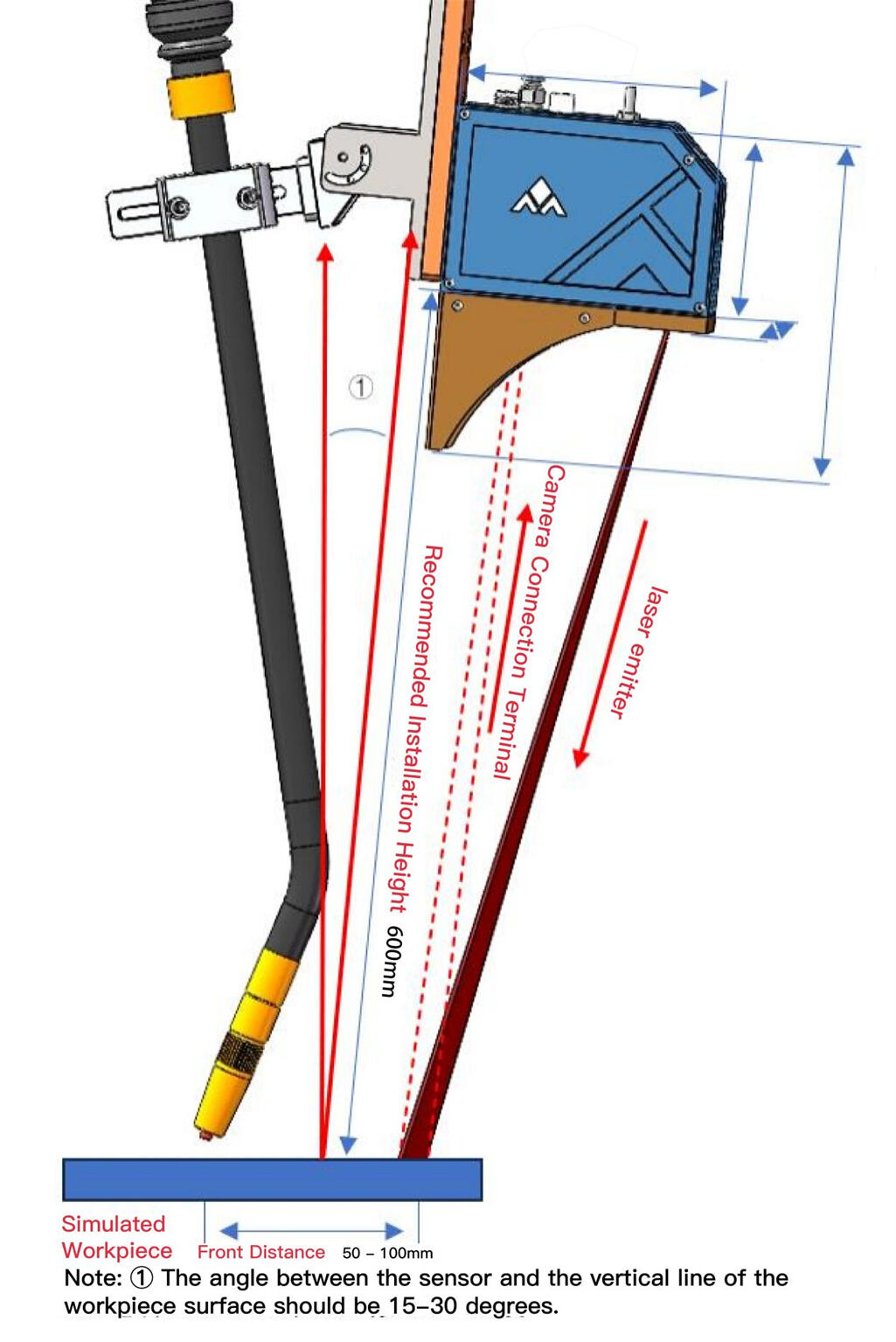

MY-600-135 Laser seam tracking sensor (9).jpg

Mangyaring pumili ng uri nang mabisa ayon sa talagang saklaw ng aplikasyon upang maiwasan ang pagtubog ng workpiece sa sensor, normal na kailangan ng robot load na 20KG.

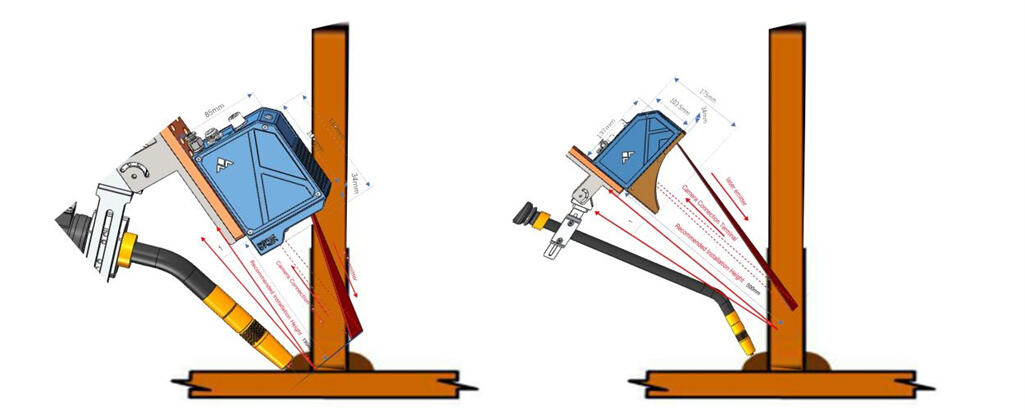

MY-600-135 Laser seam tracking sensor (10).jpg
