MY-800-325 Sensor para sa Pagsubaybay ng Tahi ng Laser

Ginagamit ng mga nakaimbed na sensor para sa pagsubaybay ang liwanag ng laser upang ilawan ang ibabaw ng pagsasalansan, na bumubuo ng sinag ng laser na hinuhuli ng mataas-na-katumpakan na kamera ，Ang roadmap ng teknolohiyang nakaimbed ay gumagamit ng mataas-na-bilis na CMOS + FPGA na parallel computing, na nagpapahintulot sa sensor na magpatupad ng mga kalkulasyon nang autonomo nang walang industrial control computer, na nagkakamit ng tunay na edge computing. Sa pamamagitan ng proseso ng algorithm, ang three-dimensional na mga katangian ng pagsasalansan ay kinokonberte sa istrukturadong impormasyon, kabilang ang mga koordinado ng pagsasalansan, pagkakamali sa pag-align, at mga puwang. Ipinapasa ang impormasyong ito sa robot controller, na nagbibigay sa robot ng kinakailangang trajectory ng pagsasalansan at mga parameter ng proseso, upang gabayan ang robot sa paggawa ng pagsasalansan o sa pagwawasto ng mga pagkakaiba ng workpiece sa real time, kaya’t nakakamit ang perpektong operasyon ng pagsasalansan. Kung ihahambing sa iba pang solusyon, ang laser weld tracking ay may mga pakinabang tulad ng non-contact na operasyon, mataas na katiyakan, mataas na bilis, at malakas na kakayahang umangkop.

Pangkalahatang Paglalarawan
Suporta ang brand ng robot

Ang sensor ay nag-aangkop ng surowikang pagsuha sa liwanag, na may mabilis na bilis ng linya sa pagsuha, walang pakikipag-ugnayan, at walang mekanikal na paggalaw; Malakas ang kakayahan ng pagpapalit, kaya nito ang ipaglaban ang mga parameter ng sambalikdang; Buong embedded, may mga panlabas na industriyal na kontrol na computer at marami pang iba pang mga benepisyo, ito ay madalas na ginagamit sa iba't ibang uri ng automated na pagweld. Kung ano mang proseso ng pagweld, maaari naming ibigay ang tiyak na suporta at maligalig na pagganap upang siguraduhing magaling na resulta sa iba't ibang sitwasyon ng pagweld.

Ang sensor ay maaaring gamitin sa pinakamainit na aplikasyon, dahil ito'y hindi sensitibo sa stray light, tubig at alikabok (IP67) at immune sa elektromagnetikong radiasyon (EMC).

Na may Malakas na F ungsiyon.

01. posisyon at koreksyon ng pagkakahawa

Ginagamit ang kabisa ng posisyon at koreksyon ng pagkakahawa para sa maikling sitwasyon ng pagweld na may magkakaibang workpieces na may parehong modelo pero hindi katumbas na toleransiya. Ang kabisa na ito ay nagpapatuloy na siguraduhing wala nang kinakailangang pamamahagi ng tao kapag umuubod ang mga workpiece, at pinapalooban ng robot ang sistema ng posisyong at koreksyon ng pagkakahawa upang makamit ang presisyong pagweld.

Dalawang-tuldok na posisyon na angkop para sa 2D offset na tulad ng linya na pagweld.

Multi-Point Positioning Angkop para sa mga 2d offset weld na may maraming segment

Segment Positioning Angkop para sa mga 3d offset weld na may maraming segment.

02. Real-time Tracking

Ginagamit ang real-time tracking function sa mga sitwasyon ng pagweld na kailangan ng mataas na ekalisensiya at walang interferensya sa puwang. Itinatago ang sensor na relatibo sa welding torch, at awtomatikong ayusin ng welding torch ang landas ng pagweld batay sa 3D coordinate data.

03. Pag-scan at Awtomatiko pagweld ,

Ang scanning at automatikong pagweld function ay nagpapahintulot sa sensor na unang ikolekta ang heometrikong impormasyon ng mga weld. Ang function na ito ay angkop para sa mataas na repleksibong, maliit na puwang ng pagweld, at mga komplikadong sitwasyon ng pagweld.

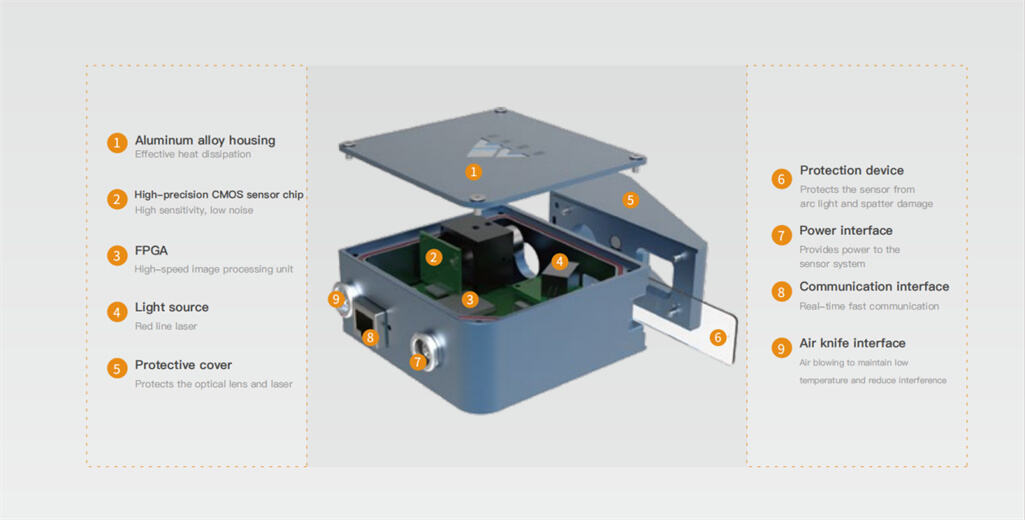

MY-800-325 Laser seam tracking5.jpg

Laser Sulok Pag-susunod

Ang Laser Seam Tracking ay nakakadetekta ng mataas, mababa, at kaliwa’t kanang pagkakaalis ng weld .
Kakayahang makadetekta ng mga weld na may maliit na puwang .
Naglulutas ng problema sa pagsubaybay ng tahi ng welding para sa pagsasama-sama ng manipis na plato .

Ang Pinakamainam na distansya para sa obserbasyon ay humigit-kumulang sa 500 mm .

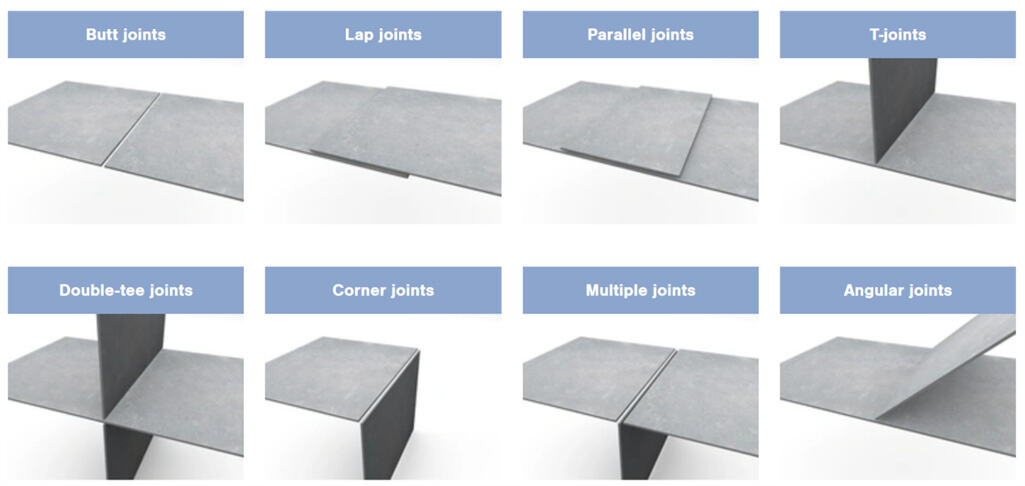

Suporta pagsasakay uri

Hugis V na hugis
Fillet hugis
Hemming hugis
Splicing hugis
Lap hugis, mga iba pa

MY-800-325 Laser seam tracking8.jpg

Mahabang distansya ng vertical na panonood, upang maiwasan ang interferensya maiwasan ang interferensya, Angkop para sa posisyon sa mahabang distansya . Angkop para sa Istukturang Bakal at Makinarya sa Konstruksyon paggawa ng barko Industriya.

Kasama ang modyul ng WIFI, maaaring i-debug ang maraming sensor gamit ang isang tablet na Windows.

MY-800-325 Laser seam tracking9.jpg

Sumusuporta sa komunikasyon sa maraming platform para sa PAD at mga mobile phone

MY-800-325 Laser seam tracking10.jpg

NO	Pangalan ng Item	Mga teknikal na tukoy	Dami	Tala
1	Lumipat	KeepLink	1	KP-9000-104GTP	R
2	Laser seam tracking sensor	MY-800-325	1	SN:20250318LDWPR05	R
3	Kable ng sensor para sa kuryente	15 Metro	1	karaniwang 15 metro	R
4	Kable ng komunikasyon ng sensor	15 Metro	1	karaniwang 15 metro	R
5	Linya ng komunikasyon sa pagitan ng pang-industriyang kompyuter at robot	NT-PT-15m	1		R
6	Kable ng kuryente ng pang-industriyang kompyuter	DC 12V	1		R
7	Bala anggulo ng arko	MY-Nablock na papano ng arko	1		R
8	Lens ng proteksyon ng sensor		5		R
9	Pampagkakahiwalay na tabla ng sensor	MY-pampagkakahiwalay	1		R
10	Mga accessory na turnilyo	1 Set	1		R
11	Pneumatic na ulo	POC6M5	1		R
12	Sertipiko	/	1		R
13	Kartilya ng garanteng serbisyo	/	1		R

3D Robot Vision.

Bigyan ng paningin at katwiran ang mga Robot para sa paglilimos.

Mabilis, Matumpay, Mapagkakatiwalaan, Madaliang gamitin.

Bilis na panghihikayat ng bahagi at kumpletong paghahanap.

Pagsubok mula sa habang distansya ng seam tracking.

Matumpay at awtomatikong pagsukat ng mga trayektoriya ng robot.

Pagsasamantala sa mga kakaibang anyo at hindi akuratong paghahanda ng mga parte.

Iimbak ang metal para sa paglilimos at bawasan ang basura.

Bawasan ang oras ng siklo at gastos bawat paglilimos.

Matibay na hardware at software na disenyo ng mga eksperto sa robotic welding.

Mataas na intutibong mga interface

Magkamati-buhay sa aming pinagkakalooban ng internasyonal na serbisyo.

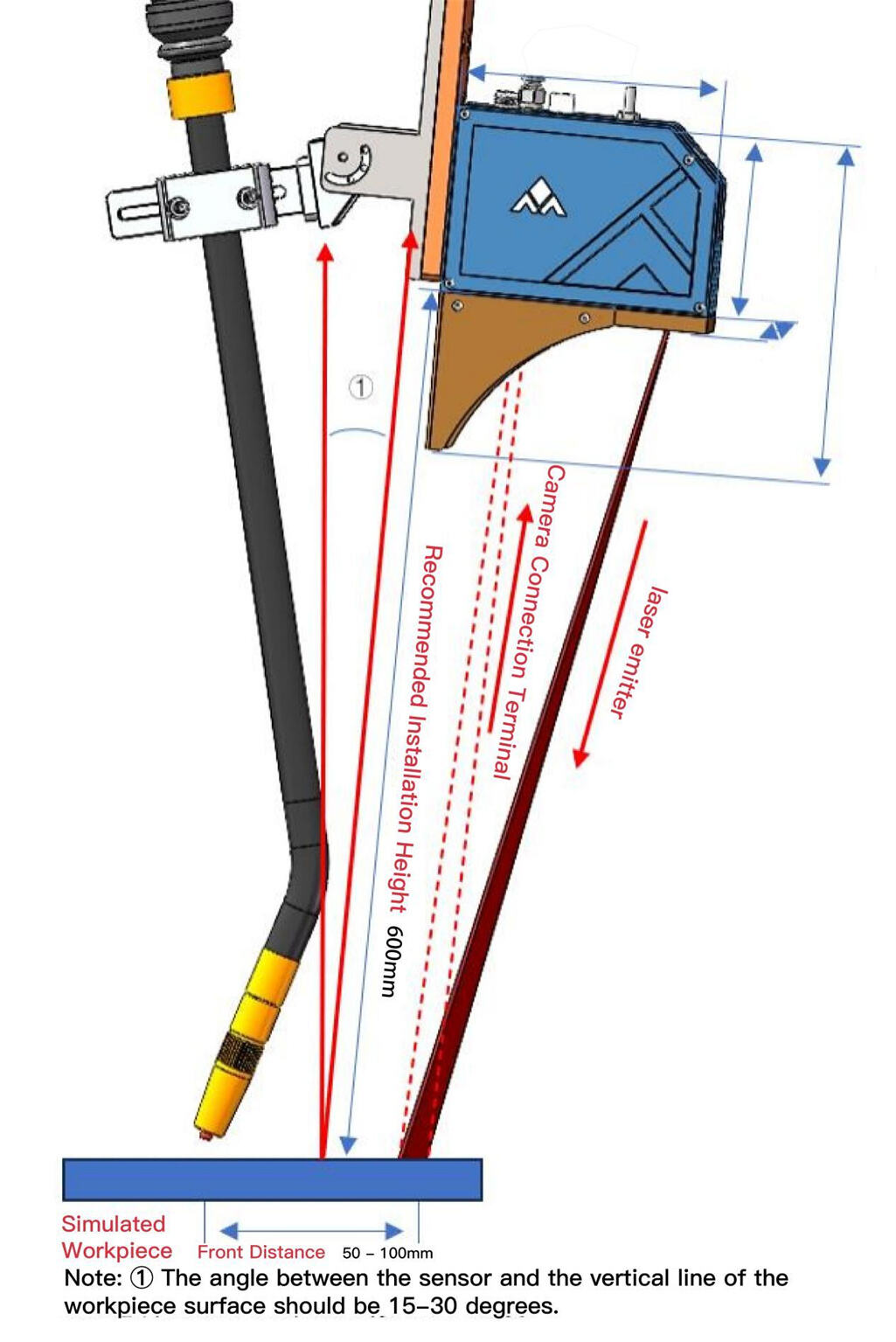

MY-800-325 Laser seam tracking11.jpg

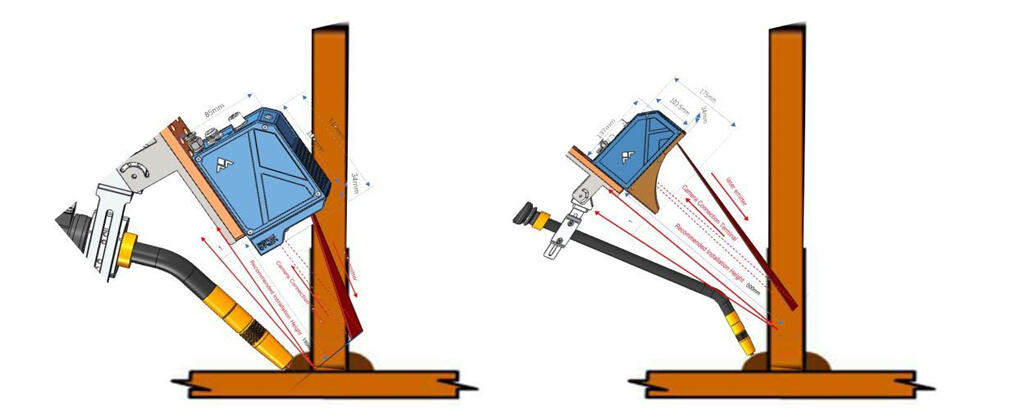

Mangyaring pumili ng uri nang mabisa ayon sa talagang saklaw ng aplikasyon upang maiwasan ang pagtubog ng workpiece sa sensor, normal na kailangan ng robot load na 20KG.
