MY-305-67 Sensor para sa Pagsubaybay ng Tahi ng Laser

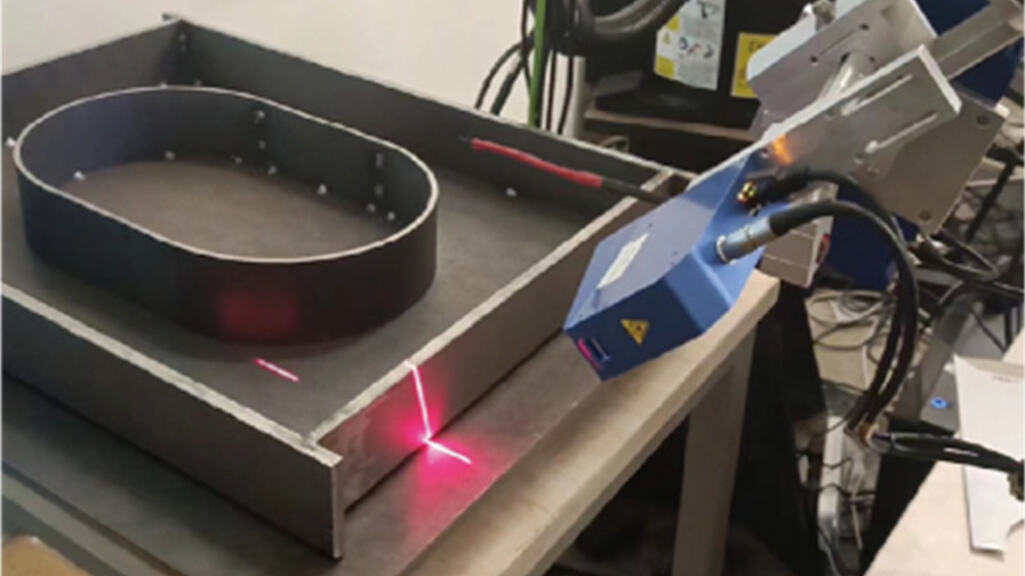

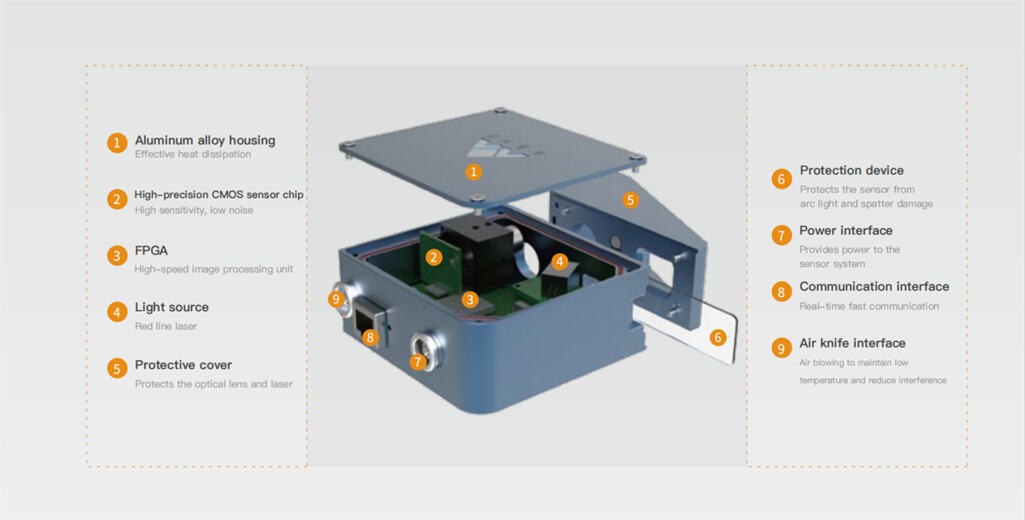

Ginagamit ng mga nakaimbed na sensor para sa pagsubaybay ang liwanag ng laser upang ilawan ang ibabaw ng pagsasalansan, na bumubuo ng sinag ng laser na hinuhuli ng mataas-na-katumpakan na kamera ，Ang roadmap ng teknolohiyang nakaimbed ay gumagamit ng mataas-na-bilis na CMOS + FPGA na parallel computing, na nagpapahintulot sa sensor na magpatupad ng mga kalkulasyon nang autonomo nang walang industrial control computer, na nagkakamit ng tunay na edge computing. Sa pamamagitan ng proseso ng algorithm, ang three-dimensional na mga katangian ng pagsasalansan ay kinokonberte sa istrukturadong impormasyon, kabilang ang mga koordinado ng pagsasalansan, pagkakamali sa pag-align, at mga puwang. Ipinapasa ang impormasyong ito sa robot controller, na nagbibigay sa robot ng kinakailangang trajectory ng pagsasalansan at mga parameter ng proseso, upang gabayan ang robot sa paggawa ng pagsasalansan o sa pagwawasto ng mga pagkakaiba ng workpiece sa real time, kaya’t nakakamit ang perpektong operasyon ng pagsasalansan. Kung ihahambing sa iba pang solusyon, ang laser weld tracking ay may mga pakinabang tulad ng non-contact na operasyon, mataas na katiyakan, mataas na bilis, at malakas na kakayahang umangkop.
- Pangkalahatang Paglalarawan
- Suporta ang brand ng robot
Ang sensor ay nag-aangkop ng surowikang pagsuha sa liwanag, na may mabilis na bilis ng linya sa pagsuha, walang pakikipag-ugnayan, at walang mekanikal na paggalaw; Malakas ang kakayahan ng pagpapalit, kaya nito ang ipaglaban ang mga parameter ng sambalikdang; Buong embedded, may mga panlabas na industriyal na kontrol na computer at marami pang iba pang mga benepisyo, ito ay madalas na ginagamit sa iba't ibang uri ng automated na pagweld. Kung ano mang proseso ng pagweld, maaari naming ibigay ang tiyak na suporta at maligalig na pagganap upang siguraduhing magaling na resulta sa iba't ibang sitwasyon ng pagweld.
Ang sensor ay maaaring gamitin sa pinakamainit na aplikasyon, dahil ito'y hindi sensitibo sa stray light, tubig at alikabok (IP67) at immune sa elektromagnetikong radiasyon (EMC).
May Makapangyarihang Kabisa.
01. posisyon at koreksyon ng pagkakahawa
Ginagamit ang kabisa ng posisyon at koreksyon ng pagkakahawa para sa maikling sitwasyon ng pagweld na may magkakaibang workpieces na may parehong modelo pero hindi katumbas na toleransiya. Ang kabisa na ito ay nagpapatuloy na siguraduhing wala nang kinakailangang pamamahagi ng tao kapag umuubod ang mga workpiece, at pinapalooban ng robot ang sistema ng posisyong at koreksyon ng pagkakahawa upang makamit ang presisyong pagweld.
Dalawang-tuldok na posisyon na angkop para sa 2D offset na tulad ng linya na pagweld.
Multi-Point Positioning Angkop para sa mga 2d offset weld na may maraming segment
Segment Positioning Angkop para sa mga 3d offset weld na may maraming segment.
02 Real-time Tracking

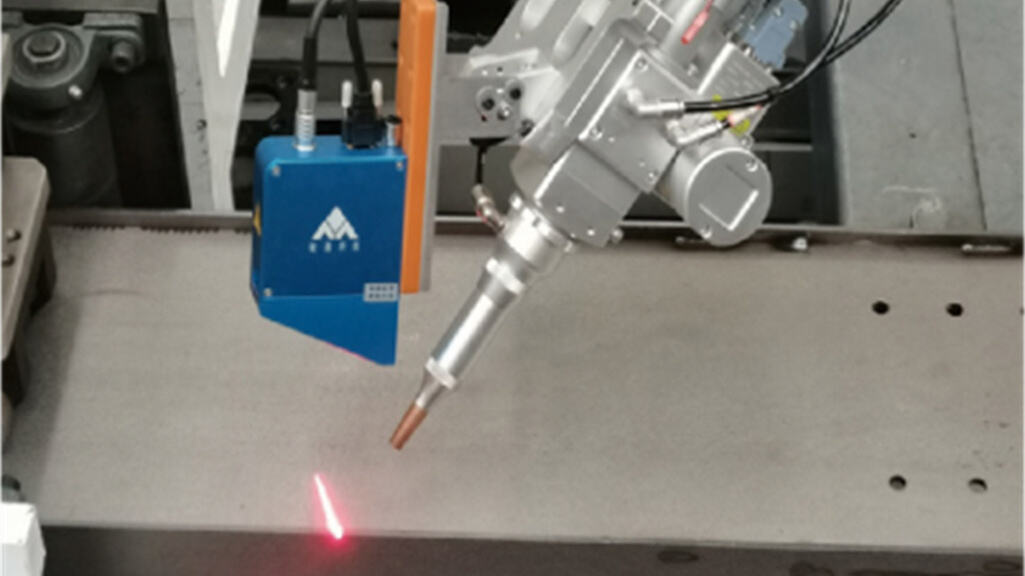

Ginagamit ang real-time tracking function sa mga sitwasyon ng pagweld na kailangan ng mataas na ekalisensiya at walang interferensya sa puwang. Itinatago ang sensor na relatibo sa welding torch, at awtomatikong ayusin ng welding torch ang landas ng pagweld batay sa 3D coordinate data.
03.Scanning at Awtomatikong Pagweld,
Ang scanning at automatikong pagweld function ay nagpapahintulot sa sensor na unang ikolekta ang heometrikong impormasyon ng mga weld. Ang function na ito ay angkop para sa mataas na repleksibong, maliit na puwang ng pagweld, at mga komplikadong sitwasyon ng pagweld.
Laser Seam Tracking
Maaaring detektahin ng Laser Seam Tracking ang taas, mababa, at kaliwa at kanan na pagkilos ng mga weld.
Maaaring detektahin ang mga splicing weld na may maliit na espasyo.
Nasasagot ang problema ng pag-track ng welding seam para sa mga plato na mababaw na splicing.

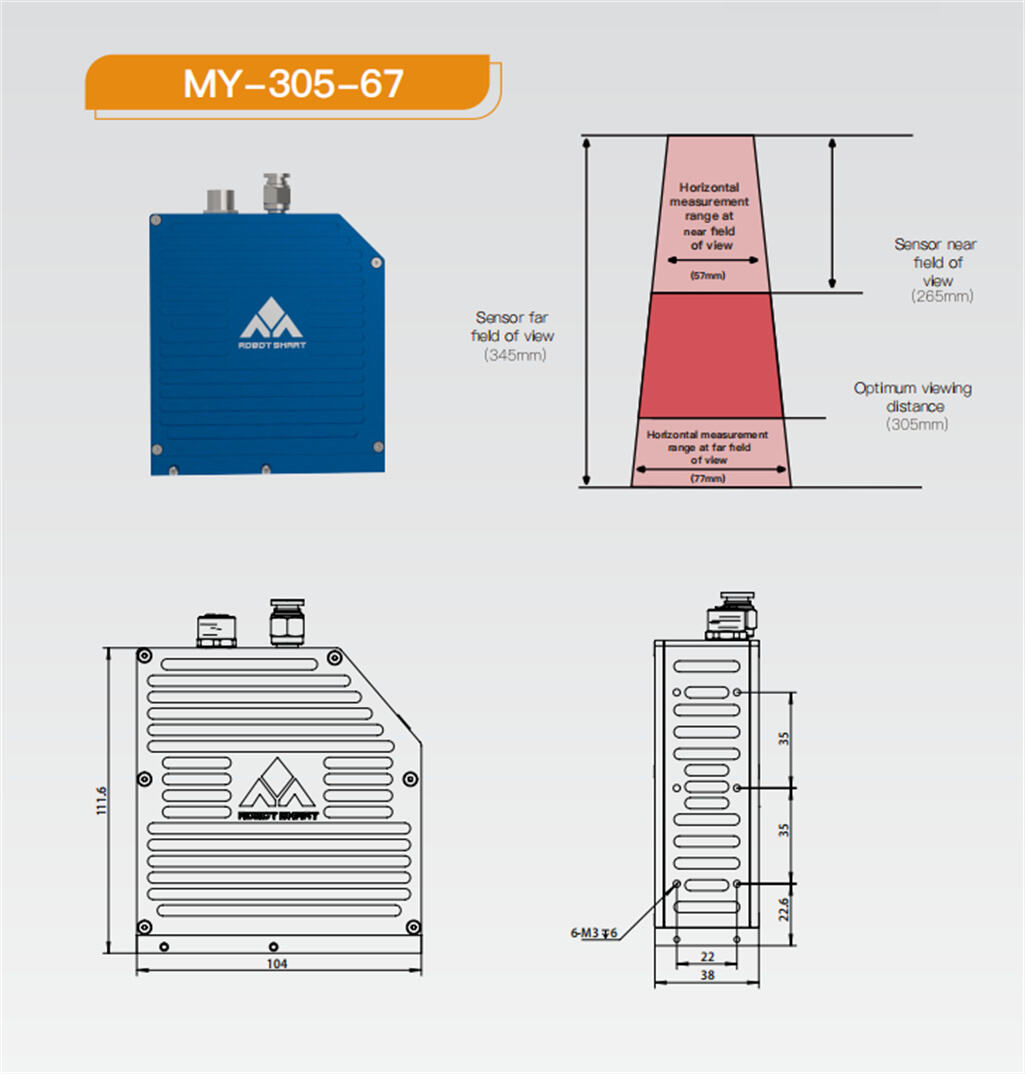

Ang Pinakamainam na Distansya para sa Pagmamasid ay humigit-kumulang 305 mm.

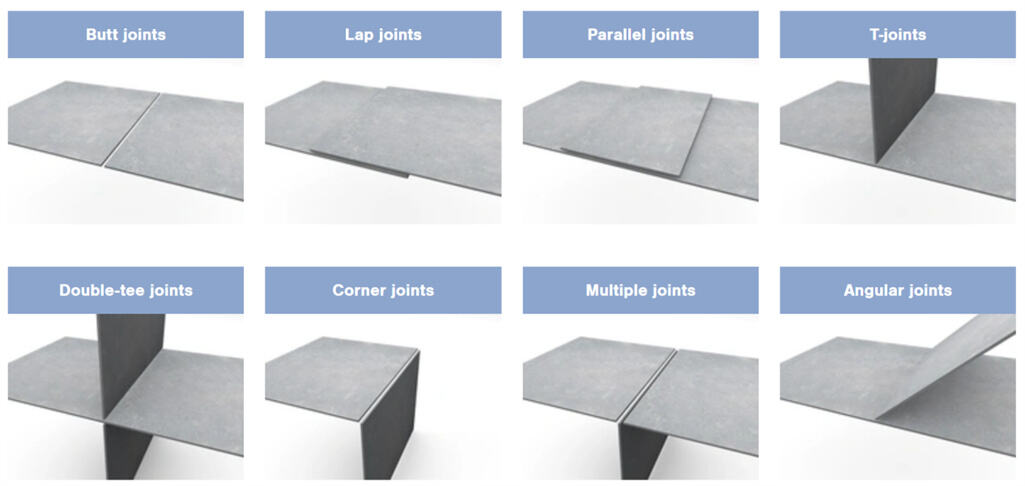

Suporta ang uri ng paghuhugis
Tahi na may V-groove, tahi na may fillet, tahi na may hemming, tahi na may splicing, tahi na may lap, atbp.
Malayong distansya ng patungong pangitain, malawak na pananamantis, angkop para sa Industriya ng Steel Structure at Construction Machinery.

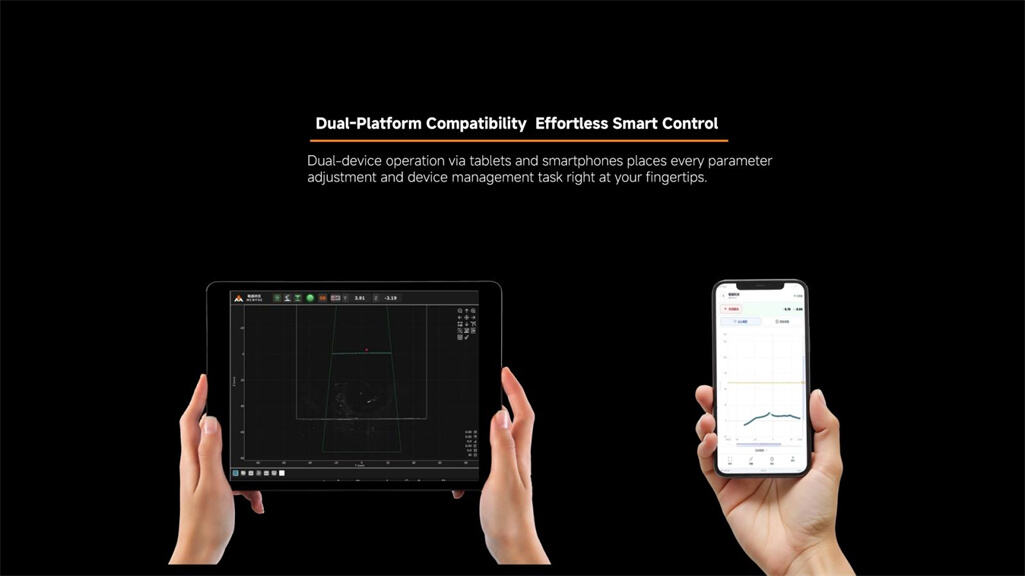

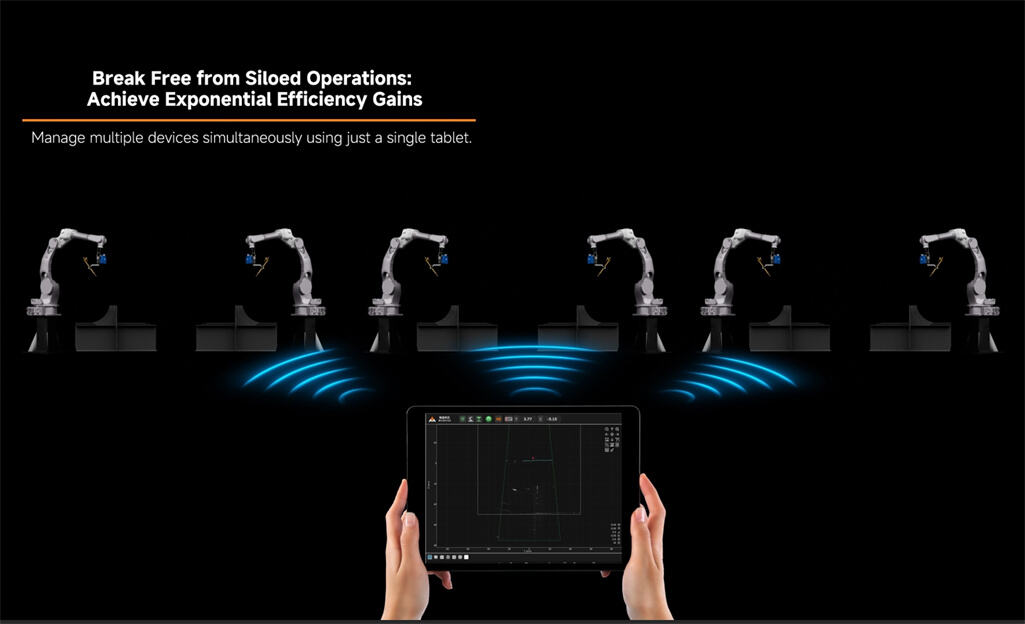

Kasama ang modyul ng WIFI, maaaring i-debug ang maraming sensor gamit ang isang tablet na Windows.
Sumusuporta sa komunikasyon sa maraming platform para sa PAD at mga mobile phone
| NO | Pangalan ng Item | Mga teknikal na tukoy | Dami | Tala | |
| 1 | Lumipat | KeepLink | 1 | KP-9000-104GTP | R |
| 2 | Laser seam tracking sensor | MY-305-155 | 1 | SN:20250318LDWPR05 | R |
| 3 | Kable ng sensor para sa kuryente | 15 Metro | 1 | karaniwang 15 metro | R |
| 4 | Kable ng komunikasyon ng sensor | 15 Metro | 1 | karaniwang 15 metro | R |
| 5 | Linya ng komunikasyon sa pagitan ng pang-industriyang kompyuter at robot | NT-PT-15m | 1 | R | |
| 6 | Kable ng kuryente ng pang-industriyang kompyuter | DC 12V | 1 | R | |
| 7 | Bala anggulo ng arko | MY-Nablock na papano ng arko | 1 | R | |
| 8 | Lens ng proteksyon ng sensor | 5 | R | ||
| 9 | Pampagkakahiwalay na tabla ng sensor | MY-pampagkakahiwalay | 1 | R | |
| 10 | Mga accessory na turnilyo | 1 Set | 1 | R | |
| 11 | Pneumatic na ulo | POC6M5 | 1 | R | |
| 12 | Sertipiko | / | 1 | R | |
| 13 | Kartilya ng garanteng serbisyo | / | 1 | R |

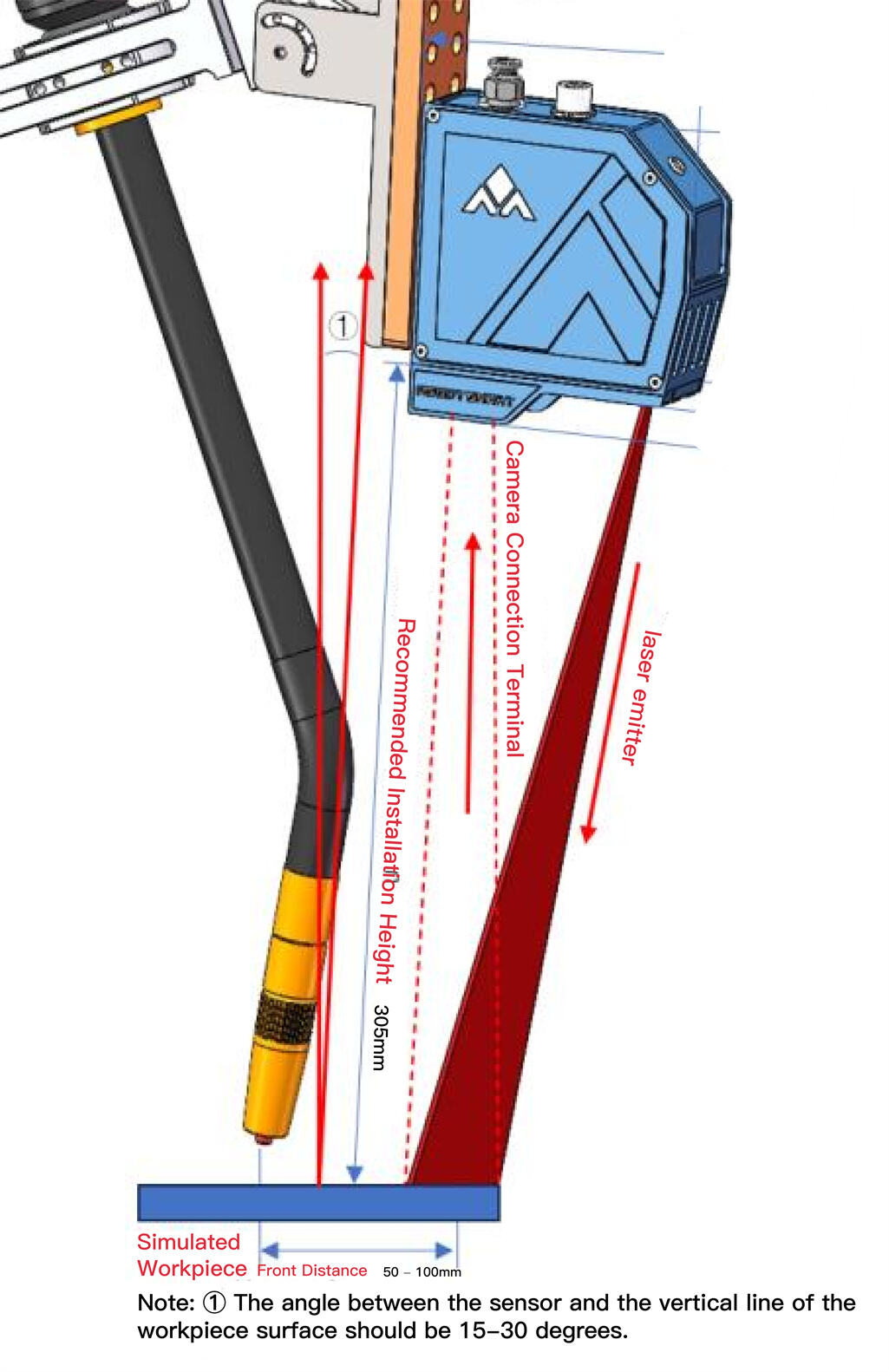

Pakipili nang naaayon ang uri batay sa aktuwal na saklaw ng aplikasyon upang maiwasan ang pagkabangga ng workpiece sa sensor; karaniwang kailangan ng robot ang load na humigit-kumulang sa 10 kg.

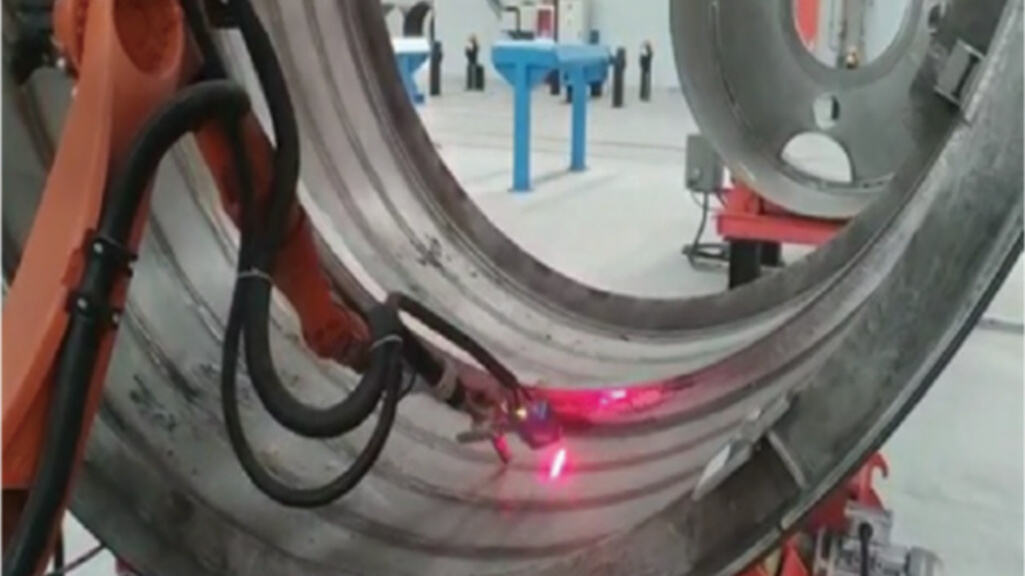

Ang workpiece na ito ay maaaring mag-weld gamit ang mga function ng pagpo-posisyon at real-time na pagsubaybay ng aming sensor para sa pagsubaybay sa weld seam.
